Buongiorno a tutti!
La settimana passata ho raccontato
qui come ho fatto dei morsetti improvvisati per fissare delle tavole lunghe sul carro della combinata, semplici ed efficaci.
Visto che si sono rivelati, alla prova dei fatti , una buona idea, ho pensato alla prima occasione di perfezionarli: dopo diverso tempo, ho trovato ripreso in mano l'idea e l'ho sviluppata...
 |
Morsetti per combinata
(t-track clamps) |
Ecco tutto l'occorrente: un paio di economici morsetti ed una piattina di ferro!
 |
Morsetti per combinata 1
(t-track clamps 1) |
Cominciamo con il separare le teste dei morsetti: perlomeno su questi di produzione orientale, bastano un paio di martellate...
 |
Morsetti per combinata 2
(t-track clamps 2) |
La larghezza della piattina di ferro va scelta in base alla larghezza del canale presente sul carro della combinata (o della t-track): nel mio caso, con un canale da 32 mm ho scelto una piattina da 30 mm.
 |
Morsetti per combinata 3
(t-track clamps 3) |
Tagliamo una sezione lunga un paio di cm più della larghezza del morsetto: nel mio caso, circa 10 cm.
 |
Morsetti per combinata 4
(t-track clamps 4) |
 |
Morsetti per combinata 5
(t-track clamps 5) |
La sicurezza sempre prima di tutto: arrotondiamo gli spigoli vivi del taglio.
Io no ho una morsa da banco, ma con l'onnipresente trapano a colonna si può sopperire facilmente...
 |
Morsetti per combinata 6
(t-track clamps 6) |
Sui pezzi ormai pronti, segno dove andrà posizionato il morsetto: allineo la parte anteriore lasciando una parte sporgente dietro.
 |
Morsetti per combinata 7
(t-track clamps 7) |
L'esperto del ferro di casa è mio padre: cosi, ho impacchettato il tutto per portarglielo...
 |
Morsetti per combinata 8
(t-track clamps 8) |
Ecco pronti i morsetti saldati esattamente come richiesto da mio padre.
 |
Morsetti per combinata 9
(t-track clamps 9) |
I morsetti sarebbero già pronti cosi, ma ho preferito migliorarli ancora prevedendo una protezione fra la testa del morsetto ed il canale del carro della combinata, fatta con un semplice scarto di faesite.
 |
Morsetti per combinata 10
(t-track clamps 10) |
Una volta segnata la sagoma, aiutandosi con la testa del morsetto, l'ho tagliata al traforo.
 |
Morsetti per combinata 11
(t-track clamps 11) |
 |
Morsetti per combinata 12
(t-track clamps 12) |
Con della colla adatta al metallo (nel mio caso il classico bostik), ho incollato le protezioni di faesite sulla testa del morsetto.
 |
Morsetti per combinata 13
(t-track clamps 13) |
 |
Morsetti per combinata 14
(t-track clamps 14) |
Stavolta sono davvero finiti, e pronti per essere utilizzati!
 |
Morsetti per combinata 15
(t-track clamps 15) |
 |
Morsetti per combinata 16
(t-track clamps 16) |
 |
Morsetti per combinata 17
(t-track clamps 17) |

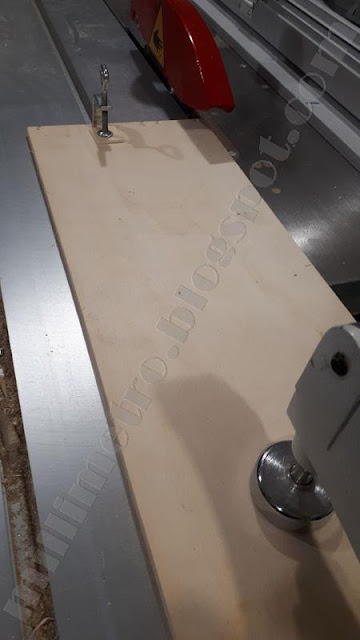

Eccoli qua all'opera, economici e semplici da usare ma molto efficaci!
M&M
